Где диагностический разъем форд фокус 3

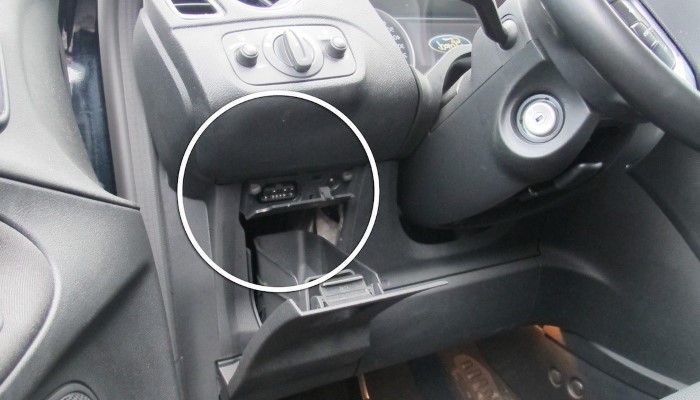

Разъем для считывания и диагностики ошибок автомобиля Ford Focus 3 находится под приборной панелью, рядом с водительским местом. Чтобы добраться до него, достаточно наклониться и заглянуть в область, где расположены тормоза и сцепление.

Обратите внимание, что для более удобного доступа можно переместить сиденье в максимально заднее положение. Разъем обычно имеет стандартный вид и может быть обозначен маркировкой OBD-II. Если возникли трудности с поиском, рекомендуется использовать фонарик для лучшей видимости.

Для подключения сканера удостоверьтесь, что зажигание включено. После подключения устройства автомобиль предоставит информацию о состоянии систем и потенциальных неполадках. Это существенно облегчает процесс диагностики и ремонта.

Общее представление о диагностическом разъеме Ford Focus 3

Устройство предназначено для считывания кодов неисправностей, а также для выполнения ряда диагностических процедур. Оно соответствует стандарту OBD-II, что позволяет использовать универсальные сканеры для взаимодействия с системой автомобиля. Это дает возможность быстро выявлять и анализировать проблемы, возникающие в работе различных систем.

Перед началом работы с прибором рекомендуется ознакомиться с инструкцией, так как это поможет избежать ошибок при подключении и диагностике. Чаще всего используются сканеры с USB или Bluetooth для передачи данных, что упрощает процесс работы.

С помощью данного устройства можно получить информацию о работе двигателей, трансмиссионных систем, а также о системах управления emissions. Регулярное использование способствует поддержанию автомобиля в исправном состоянии, что в свою очередь увеличивает срок его службы и надежность.

Важно иметь при себе подходящее программное обеспечение для полноценного анализа получаемых данных. Многие приложения позволяют не только считывать ошибки, но и сбрасывать их после устранения проблемы, что значительно удобнее для пользователей.

Пошаговая инструкция по поиску разъема

Для нахождения порта для диагностики выполните следующие действия:

1. Откройте дверцу водителя и расположитесь на водительском сиденье.
2. Посмотрите на область под рулевой колонкой.
3. Обратите внимание на пространство между рулём и центральной консолью.
4. Ищите маленький черный пластиковый капюшон или прямоугольный порт.
5. В случае необходимости используйте фонарик для лучшей видимости.
6. Убедитесь, что ни одна проводка не закрывает доступ к искомому элементу.

Если порт не обнаружен, проверьте соседние места:

• Область под приборной панелью с правой стороны.
• Под передней панелью.
• В районе эластичной накладки у педалей.

При нахождении элемента, протрите его от пыли и грязи перед использованием. Убедитесь, что соединение чистое для корректной работы с диагностическим оборудованием.

Размеры и форма диагностического устройства

Специфические характеристики подключения имеют ключевое значение для взаимодействия с бортовым компьютером. Формат, используемый в устройстве, отвечает стандарту OBD-II, что обеспечивает совместимость с большинством сканеров и диагностических инструментов.

Размеры находятся в пределах 16 пинов, с прямоугольной формой. Конкретные параметры могут варьироваться в зависимости от производителя, но в целом типичный размер разъема составляет 11 см в длину и 4 см в ширину.

Такой формат обеспечивает надежное соединение и возможность работы с диагностическим оборудованием, что позволяет специалистам быстро получать доступ к необходимой информации об автомобиле.

Использование разъема для считывания кодов ошибок

Подключите сканер к разъему, дождавшись полного включения устройства. Убедитесь, что зажигание автомобиля включено, но двигатель не запускайте. Запустите программное обеспечение сканера, следуя инструкциям на экране.

Выберите тип протокола, если это требуется, обычно современные сканеры делают это автоматически. После установки соединения устройством, начните процесс диагностики. Сканер просканирует электронные системы автомобиля и предоставит списки кодов ошибок.

Обратите внимание на полученные коды. Каждая ошибка соответствует определенной проблеме, которую необходимо исправить. Запишите коды для дальнейшего анализа. Для расшифровки используйте инструкции к сканеру или онлайн-ресурсы, где можно найти информацию по каждому коду.

После устранения выявленных проблем повторно выполните диагностику, чтобы убедиться, что ошибки были успешно устранены, и система работает корректно. Сбросьте коды ошибок через сканер, если такая функция доступна, чтобы очистить память и начать новый цикл диагностики. Это поможет избежать повторного возникновения прежних сбоев.

Советы по очистке и обслуживанию разъема

Для поддержания работоспособности соединения необходимо регулярно очищать его от загрязнений. Используйте сжатый воздух для удаления пыли и мусора. Направьте поток воздуха в отверстие, избегая попадания влаги.

Нанесите небольшое количество изопропилового спирта на мягкую безворсовую ткань и аккуратно протрите контакты. Это поможет устранить окисление и улучшить электропроводимость.

Проверяйте соединение на наличие повреждений. Обратите внимание на состояние контактов. Если они деформированы или имеют налет, потребуется их замена, чтобы избежать проблем с диагностикой.

Избегайте подключения кабеля с избыточным усилием, чтобы не повредить элементы. После использования рекомендуется закрыть защитный капот для предотвращения попадания влаги и загрязнений.

Регулярное обслуживание позволит избежать многих проблем с электронными системами автомобиля, обеспечив их надежную работу во время диагностики.

Распространенные проблемы с диагностическим разъемом

Неправильное соединение между устройством и разъемом может привести к сбоям в чтении данных. Убедитесь, что контакты чистые и находятся в нужном положении.

Коррозия на контактах – частая проблема. Проверьте разъем на наличие окисления, которое может нарушить электрическое соединение. Для устранения используйте специальныеCleaner для контактов.

Износ или повреждение контактов также могут стать причиной проблем. Внимательно осмотрите разъем на предмет механических повреждений, которые могут затруднять соединение.

Неисправности в проводке, соединяющей разъем с системами автомобиля, иногда требуют диагностики более сложного уровня. Проверьте целостность проводов и их соединений.

Также, отсутствие питания для устройства может быть вызвано сбоем в электрической системе автомобиля. Проверьте предохранители, отвечающие за подачу электроэнергии на разъем.

Иногда устройства считывания кодов ошибок могут оказаться несовместимыми. Убедитесь, что используемое оборудование соответствует стандартам вашего автомобиля.

Неправильные или устаревшие прошивки устройства также могут вызвать проблемы с чтением данных. Обновите ПО используемого сканера для повышения совместимости.

Совместимость разъема с различными диагностическими сканерами

Для выполнения диагностики автомобилей модели 2011 года и новее подходят сканеры, соответствующие стандартам OBD-II. Большинство современных устройств совместимы с системой автомобилей данной марки, обеспечивая широкий спектр функций.

Чтобы выбрать правильное устройство, обратите внимание на несколько ключевых моментов:

• Поддержка протоколов: Убедитесь, что сканер поддерживает CAN, ISO9141 и KWP2000. Эти протоколы распространены для моделей с 2011 года.
• Функциональность: Некоторые сканеры могут выполнять специальные функции, такие как сбросервисные интервалы, адаптация или обновление ЭБУ, что полезно для более глубокой диагностики.
• Имеющиеся приложения: Некоторые устройства предлагают мобильные приложения для управления и анализа данных, что облегчает работу с диагностикой.

Популярные модели, которые обеспечивают хорошую совместимость:

1. Launch X431 — многофункциональный сканер с широким набором функций.
2. Autel MaxiCOM — предлагает богатый функционал, включая доступ к данным реального времени.
3. OBDLink MX+ — удобное устройство для мобильного использования с Bluetooth-соединением.

При выборе важно также учитывать отзывы и рейтинг на специализированных форумах и сайтах. Это поможет избежать покупки низкокачественных или устаревших моделей. Не забывайте обновлять прошивку устройства для обеспечения актуальности данных и функций.

Роль соединения в процессе ремонта автомобиля

Когда появляется проблема, важно получить доступ к информации об ошибках. Каждое устройство подключения позволяет взаимодействовать с электронными системами, что значительно ускоряет процесс диагностики. Сделав выбор в пользу правильного сканера, можно легко идентифицировать и локализовать проблему, что сокращает время на ремонт и уменьшает затраты на обслуживание.

Не стоит забывать о том, что быстрота работы также зависит от чистоты контактов. Плохо очищенные соединения могут привести к ложным кодам ошибок и неправильным данным. Регулярное обслуживание этих элементов поможет избежать путаницы и ненужных затрат.

Различные системы управления также требуют внимания. Синхронизация аппарата с конкретным автомобилем расширяет возможности диагностики и точности получаемой информации. Убедитесь, что ваш сканер совместим с управляющими модулями вашего автомобиля для максимального эффекта.

При своевременном обращении к устройствам связи можно не только выявлять ошибки, но и обслуживать различные аспекты автомобиля – от моторного масла до тормозной системы. Это обеспечивает не только безопасность, но и долговечность. Ответственное использование технологий может значительно повысить качество обслуживания транспортного средства.

Расположение порта диагностики в других моделях

Для моделей Fiesta и Kuga интерфейс подключения обычно размещён в том же месте, что и у третьего поколения. Часто его можно найти под торпедо с правой стороны от руля.

В автомобилях Mondeo и Edge он может находиться на той же высоте, но с другой стороны — ближе к водительскому сиденью.

Среди ранних моделей, таких как Fusion, расположение порта обычно представлено под центральной консолью, что также может вызвать трудности в доступе.

В моделях Explorer и Escape диаграммы показывают, что место подключения чаще всего можно увидеть между центральной консолью и подлокотником.

В более новых версиях, таких как Puma, стоит ожидать, что маршрут подключения будет оптимизирован для удобства, расположенный в легкодоступном месте.

Что делать, если разъем недоступен для использования

Если доступ к порту ограничен, следует предпринять следующие шаги:

1. Проверка на наличие препятствий: Убедитесь, что нет никаких предметов, которые могут мешать доступу. Проверьте наличие грязи или мусора.
2. Очистка области: Используйте сжатый воздух или мягкую щетку для удаления загрязнений. Убедитесь, что пространство вокруг подключения чистое.
3. Подъем панели: Если порт закрыт защитной панелью, аккуратно поднимите или снимите ее. Используйте плоскую отвертку для этого, если требуется.
4. Альтернативные способы: Если прямой доступ невозможен, рассмотрите использование удлинителя или переходника, который позволит выполнить диагностику без полного доступа к порту.
5. Обращение к специалистам: При отсутствии успеха лучше всего будет обратиться в сервисный центр. Мастера имеют опыт работы с подобными ситуациями и могут быстро определить проблему.

Также проверьте, нет ли механических повреждений самого порта. В случае повреждений может потребоваться замена или ремонт.
